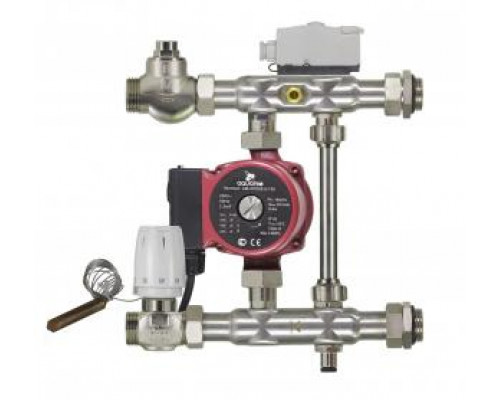

Насосно-смесительный узел для систем отопления из нержавеющей стали 1", 130мм без насоса

Насосно - смесительный узел JH-1038 TIM — представляет собой компонент автономной циркуляции, обеспечивающий понижение температуры
теплоносителя (смешивание) до заранее установленной (например, 35°C), подходящей для теплого пола. Насос докупается отдельно.

Технические характеристики

Основное устройство
*** Максимальная to подачи, менее — 90 °C;
*** Макс. рабочее давление — 6 бар;
*** Max. падение давления на входе и выходе прибора в первичном контуре (ΔP) — 1 бар;
*** Тепловая мощность, макс. — 24 кВт;
*** Пределы настройки Δto — от +20 до +50 °C,
/// маркировка при заводских настройках: 1-7 (1=20°C, 2=25°C, 3=30°C, 4=35°C, 5=40°C, 6=45°C, 7=50°C);
*** Присоединительные размеры к резьбам системы отопления — 1”';

*** Размеры подсоединяемого насоса:
/// диаметр — 1” (маркировка 20);
/// монтажная длина — 130 мм;
*** Длина капиллярной трубки — 2м;
*** Резьба головки термостата — M30x1,5;
*** KVS — 4,5 м³/ч.
Защита от перегрева
*** Диапазон регулирования — (+20°C — +60°C);
*** Чувствительный компонент — биметалл
*** Класс электрозащиты — IP 40
*** Коммутируемый ток, до — 4А;
*** Габариты — 38 x 48 x 103 мм;
*** Монтаж — накладной, с использованием стяжной пружины.

Комплектация

В комплект поставки входят следующие составляющие:
*** Двухходовой регулировочный клапан DN 20;
*** Термостатическая головка M30х1.5 с выносным капиллярным датчиком;
*** Корпус линии подачи из нерж. стали со встроенными:
/// обратным клапаном;
/// регулировочным вентилем (для байпаса);
*** Корпус обратной линии из нержавеющей стали с:
/// балансировочным вентилем DN 20;
/// погружной гильзой;
*** Термометр;
*** Устройство защиты от перегрева;
*** Инструкция по монтажу;
*** Паспорт на изделие.
